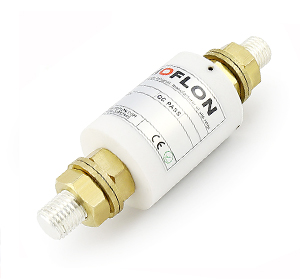

MW5045系列 單路大功率滑環集電環
MW5045系列 單路大功率滑環集電環
  • · MW5045是單路大功率滑環集電環
  • · 額定電流從100A 250A 500A到1000A以上。
  • · 優點體積小，重量輕，載流大。
  • · 適用于只需要1路大電流的應用場合，比如焊接，電鍍行業等
  • · 力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

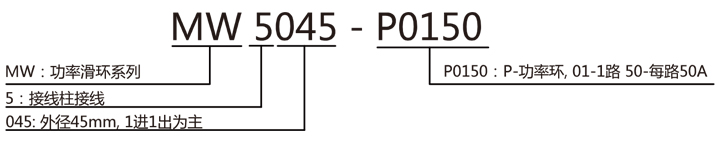

型號訂購說明：


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命2000萬轉功率
額定轉速250RPM額定電壓0~690VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格接線柱
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N·m；+0.03N·m/1路動態電阻變化值<0.01Ω
防護等級IP51



MW5045單路大功率滑環集電環系列選型表
型號50A100A150A200A250A500A1000A
MW5045-P01501000000
MW5045-P011000100000
MW5045-P011500010000
MW5045-P012000001000
MW5045-P012500000100
MW5045-P015000000010
MW5045-P0110000000001

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

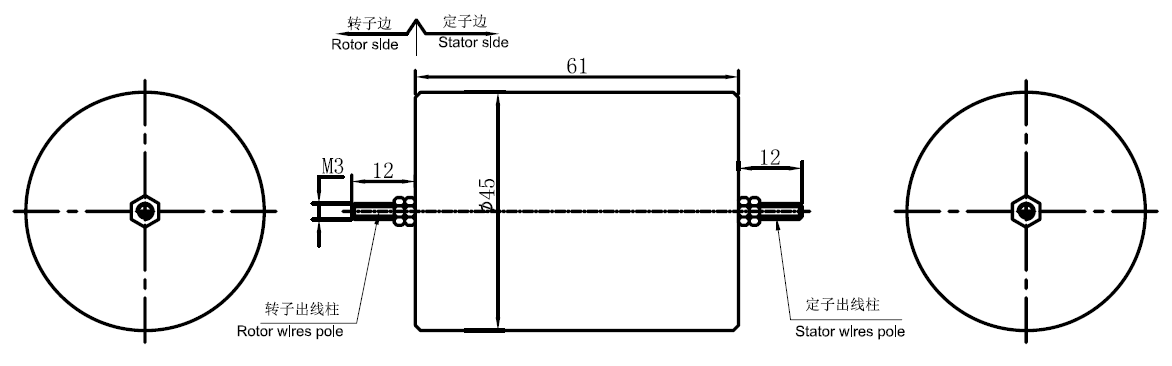

MW5045-P0150 尺寸圖


MW5045-P01100 尺寸圖


MW5045-P01150 尺寸圖


MW5045-P01200 尺寸圖


MW5045-P01250 尺寸圖


MW5045-P01500 尺寸圖
