MT180298系列 標準整體式精密導電滑環
MT180298系列 標準整體式精密導電滑環
  • · 通孔直徑為180mm(適用于<=180mm)的標準系列整體式精密導電滑環。*注意:如需<180mm的內孔,可通過加內襯軸套解決。
  • · 標準化產品,有庫存
  • · 鍍金環+合金刷(鍍金)
  • · 支持信號,功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用:

MT180298系列整體式精密導電滑環,主要應用于360度連續旋轉且需要保證電源,信號不能中斷的場合:多用于電纜生產設備、金屬表面光整加工設備、自動化設備、工廠生產線、 海洋石油平臺、運煤碼頭專用設備等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

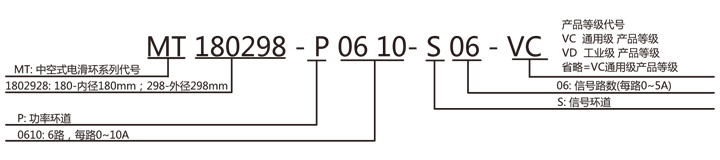

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC(通用級)150RPM1000萬轉貴金屬
VD(工業級)250RPM2000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料參考產品等級選型表導線長度標準長度300mm(可據要求調整)
殼體材料鋁合金絕緣強度1000VAC@50Hz,60s
轉動扭矩0.1N.m;+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MT180298系列過孔滑環選型表
型號10A信號或5A長度 L(mm)型號10A信號或5A長度 L(mm)
MT180298-S0202 77 MT180298-S36036 287
MT180298-P02102077 MT180298-P0610-S30630 287
MT180298-S0303 83 MT180298-P1210-S241224 287
MT180298-P031030 83 MT180298-P3610360 287
MT180298-S0606 101 MT180298-S42042 323
MT180298-P0210-S0424 101 MT180298-P0610-S36636323
MT180298-P0410-S0242 101 MT180298-P1210-S301230323
MT180298-P061060 101 MT180298-S48048 359
MT180298-S12012 137 MT180298-P0610-S42642359
MT180298-P0210-S10210137 MT180298-P0910-S39939359
MT180298-P0310-S0939137 MT180298-P1210-S361236359
MT180298-P0610-S0666137 MT180298-P1810-S301830359
MT180298-P0810-S0484137 MT180298-P2410-S242424359
MT180298-P1010-S02102137 MT180298-S60060 431
MT180298-P1210120137 MT180298-P0610-S54654431
MT180298-S18018 173 MT180298-P0910-S51951431
MT180298-P0210-S16216173 MT180298-P1210-S481248431
MT180298-P0410-S14414173 MT180298-S72072 509
MT180298-P0610-S12612173 MT180298-P0610-S66666509
MT180298-P0810-S10810173 MT180298-P1210-S601260509
MT180298-P1010-S08108173 MT180298-P2410-S482448509
MT180298-P1210-S06126173 MT180298-P3610-S363636509
MT180298-P1410-S04144173 MT180298-S84084 581
MT180298-P1610-S02162173 MT180298-P1210-S721272581
MT180298-S24024 209 MT180298-P2410-S602460581
MT180298-P0410-S20420209 MT180298-P3610-S483648581
MT180298-P0610-S18618209 MT180298-S96096 653
MT180298-P1210-S121212209 MT180298-P1210-S841284653
MT180298-P1810-S06186209 MT180298-P2410-S722472653
MT180298-P2410240209 MT180298-P3610-S603660653
MT180298-S30030 245 MT180298-P4210-S544254653
MT180298-P0610-S24624245 MT180298-S1080108 731
MT180298-P1210-S181218245 MT180298-P1210-S961296731
MT180298-P1810-S121812245 MT180298-P2410-S842484731
MT180298-P2410-S06246245 MT180298-P3610-S723672731
MT180298-P3010300245 MT180298-P4810-S604860731

注:10A和 信號(5A)可以任意組合,詳細請咨詢客服。可在標準產品上進行非標定制,請咨詢客服。

標準圖紙
