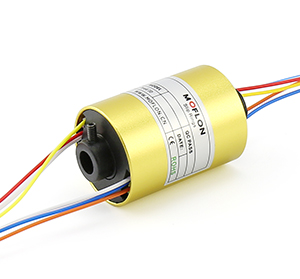

MT0522系列 標準整體式精密導電滑環

MT0522系列 標準整體式精密導電滑環

  • · 外徑22mm， 通孔直徑為5mm的標準系列整體式精密導電滑環。
  • · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用：

MT0522系列是一款小孔徑小電流整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于VR模擬仿真設備、掃地機器人、舞臺燈、旋轉LED戶外照明燈（壁燈）、智能家居安防機器人、智能機器人、車載記錄儀、激光雷達、微型陀螺穩定光電轉塔等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

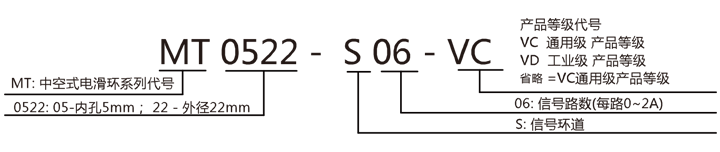

型號訂購說明：


滑環等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）250RPM2000萬轉貴金屬
VD（工業級）600RPM6000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~240VAC/VDC0~240VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥500MΩ/500VDC≥500MΩ/500VDC
工作濕度0~85% RH導線規格AWG28#鍍銀鐵氟龍AWG28#鍍銀鐵氟龍
接觸材料參考產品等級選型表導線長度標準長度300mm（可據要求調整）
殼體材料工程塑膠絕緣強度500VAC@50Hz，60s
轉動扭矩0.05N.m；+0.02N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MT0522系列過孔式滑環選型表
型號信號或2A長度 L（mm)
MT0522-S02219
MT0522-S04419
MT0522-S06619
MT0522-S08830
MT0522-S101030
MT0522-S121230
MT0522-S151530

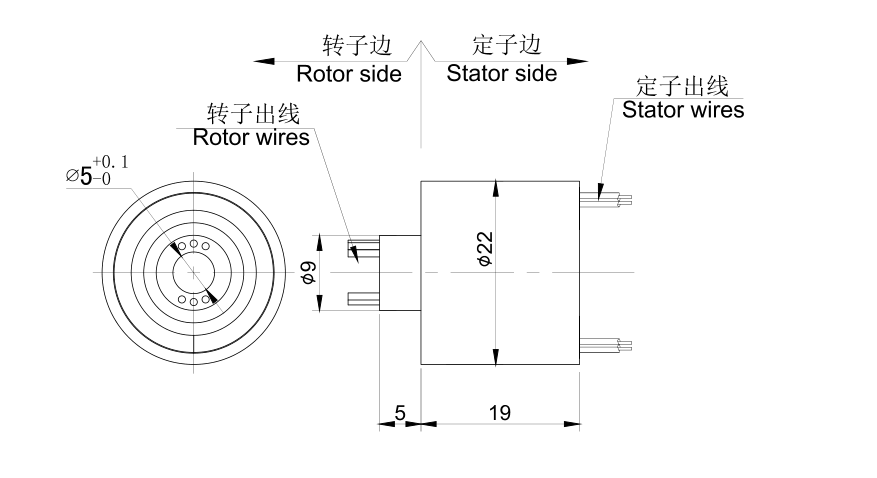

標準圖紙

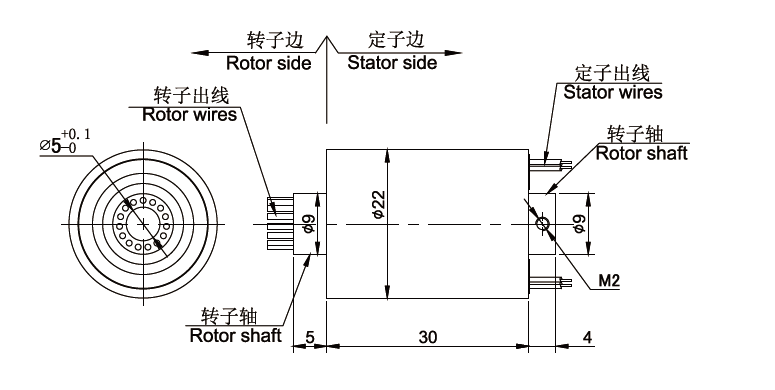

MT0522-s15 15路 圖紙



同系列更多產品參考：
獲取產品3D圖紙
