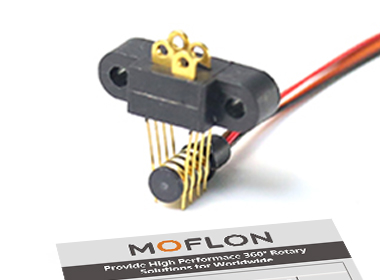

MSP104AC系列 (4路1A)分體式電滑環
MSP104AC系列 (4路1A)分體式電滑環
  • · MSP104AC 分體式滑環是屬于微型滑環一種，采用分離的轉子和接觸刷組合，
  • · 支持4路信號/1A,定子線和轉子線對應使用4色彩色導線，使電路連接簡單化。
  • · 導電環采用90度角V型槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

產品等級表
MSP1049AC 是 MSP104AC 的高端版本，主要應用要求非常高的軍事，航空航天等, 區別如下:
型號最高轉速使用壽命扭矩電氣噪音①@10Rpm
MSP104AC250RPM2000萬0.02 N.m10mΩ
MSP1049AC1000RPM1億0.005 N.m4mΩ

技術規格參數
電氣技術指標機械技術指標
參數數值參數數值
功率信號工作溫度-30℃~80℃
額定電壓0~210VAC/VDC0~210VAC/VDC工作濕度0~85% RH
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC接觸材料金-金
導線規格AWG30#鍍錫鐵氟龍AWG30#鍍錫鐵氟龍防護等級IP41
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω


MSP104AC滑環選型表
型號信號或1A產品等級
MSP104AC4通用
MSP1049AC4高端

注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。

標準圖紙
