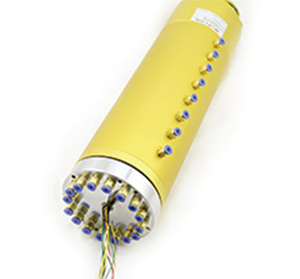

MAPH1000系列 (10進10出 氣/液+電一體滑環)
MAPH1000系列 (10進10出 氣/液+電一體滑環)
  • · MAPH1000 氣/液+電 旋轉接頭，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，10進10出旋轉接頭，10路氣滑環，氣液電組合滑環可定制空心軸安裝
  • · 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

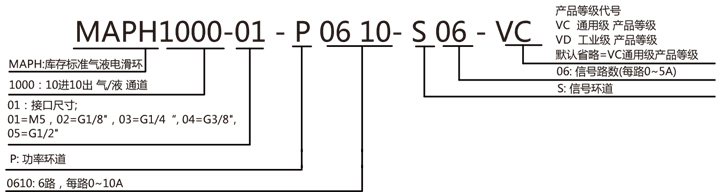

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數10進10出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩5.0N.m工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH1000-01 氣液電一體滑環選型表
(接頭大小=M5， 氣管規格3~6mm)
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH1000-01-S0610進10出0638MAPH1000-01-P0810-S1010進10出81071.6
MAPH1000-01-P0210-S0410進10出2438MAPH1000-01-P1010-S0810進10出10871.6
MAPH1000-01-P0410-S0210進10出4238MAPH1000-01-P1210-S0610進10出12671.6
MAPH1000-01-P061010進10出6038MAPH1000-01-P1410-S0410進10出14471.6
MAPH1000-01-S1210進10出12054.8MAPH1000-01-P1610-S0210進10出16271.6
MAPH1000-01-P0210-S1010進10出21054.8MAPH1000-01-S2410進10出02488.4
MAPH1000-01-P0310-S0910進10出3954.8MAPH1000-01-P0410-S2010進10出42088.4
MAPH1000-01-P0610-S0610進10出6654.8MAPH1000-01-P0610-S1810進10出61888.4
MAPH1000-01-P0810-S0410進10出8454.8MAPH1000-01-P1210-S1210進10出121288.4
MAPH1000-01-P1010-S0210進10出10254.8MAPH1000-01-S3010進10出030105.2
MAPH1000-01-P121010進10出12054.8MAPH1000-01-P0610-S2410進10出624105.2
MAPH1000-01-S1810進10出01871.6MAPH1000-01-S3610進10出036125
MAPH1000-01-P0210-S1610進10出21671.6MAPH1000-01-S4210進10出042141.8
MAPH1000-01-P0410-S1410進10出41471.6MAPH1000-01-S4810進10出048158.6
MAPH1000-01-P0610-S1210進10出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。10進10出旋轉接頭，10路氣滑環，氣液電組合滑環可在標準產品上進行非標定制，請咨詢客服。

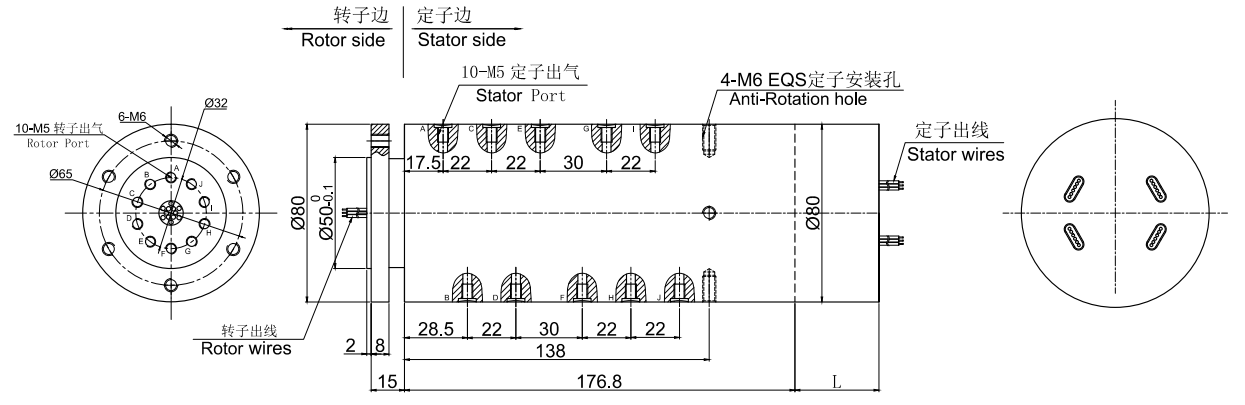

MAPH1000-01 尺寸圖
