滑環技術的定義以及滑環的分類和特點

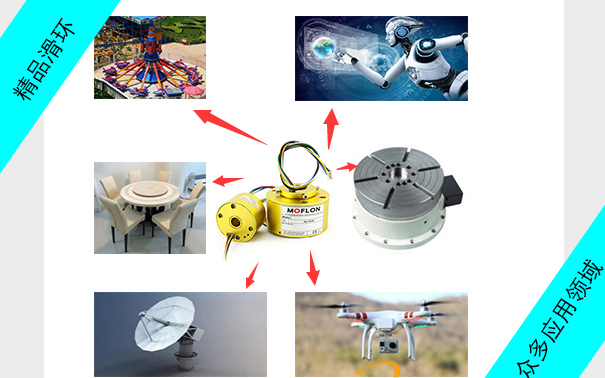

　　滑環的應用是比較廣泛的，那大家知道滑環技術的定義是什么嗎?滑環的分類和特點有哪些呢?還有，滑環的固定方式有哪幾種?今天就由默孚龍小編給大家介紹一下相關的內容。

　　 滑環技術的定義

　　滑環，就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分，滑環分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”�；�環通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。

　　 滑環的分類和特點有哪些

　　1、 帽式滑環 特點：單絲金合金材料，一次性折彎成型、穩定性比較好、耐磨性好，缺點彈性有些不足; 高壽命、接觸電阻小、兼容各類數據總線通訊協議、轉動力矩小、運轉平滑、穩定性高、結構緊湊、尺寸小;應用：監控、電氣測試設備、轉臺、機器人、醫療設備、旋轉工作臺、展覽/展示設備、儀器儀表、LED 等。

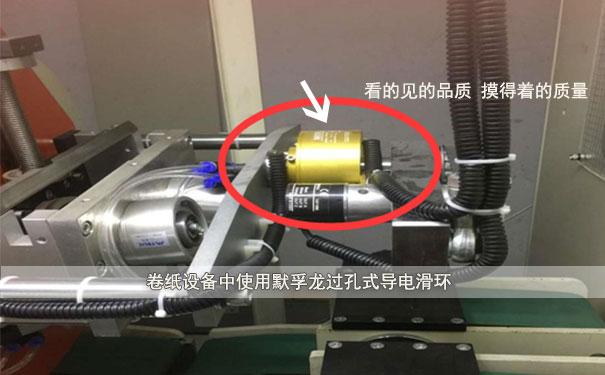

　　2、 空心軸式(過孔)滑環 特點：采用刷硬和環軟的特性，刷絲以銀合金成束刷絲為主，為了更好的摩擦匹配，環也以銀為主要材料，銀有很好的潤滑性,這樣的設計壽命較高，缺點是環的直徑大了，磨損下來磨削會較多，因為刷絲磨損是個點狀，環的磨損是整圈的;優勢：安裝便捷、360度連續旋轉傳輸動力及數據信號、超長壽命/免維護、兼容各類數據總線通訊協議、傳輸模擬和數據信號;應用：機器人、雷達天線、醫療設備、風力發電設備、制造和控制設備、展覽和顯示設備、工程機械、測試設備、包裝機械等。

　　3、 分離式滑環 特點：由分離的轉子和接觸刷組成(刷有刷絲、和石墨接觸兩種)，其中轉子部分可以帶有通孔，用于液壓通道、氣壓通道或裝配傳動軸，能更好的配合客戶系統中的空間限制和安裝需求，并可用插針/接線柱代替導線接觸;優勢：定子和轉子分離、傳輸電流和信號、低接觸電阻、安裝方便、使用于狹小的安裝空間;應用：儀器儀表及測試設備、航空、軍事及醫療領域、航拍、云臺、軍用/民用無人機 等。

　　4、 盤式滑環 特點：專門為垂直方向有高度限制的旋轉設備設計，它的環道和觸點圍繞一個中心孔接觸，極大的節省了高度空間。盤式滑環還分為一體盤式和分離式盤式兩種，一體式盤式滑環可提供實心及不同尺寸的過孔選擇;分離式盤式由分離的轉子及定子組成，能滿足更嚴苛的高度要求，可根據應用環境自主安裝。

　　5、 高頻滑環(高頻旋轉接頭) 特點：高頻旋轉接頭用于連續旋轉的裝置中，在固定部分與旋轉部分之間傳輸高頻信號和高速率信號，可以傳輸頻率高達500MHz---50GHz的模擬信號和高速數字信號;此類滑環結構緊湊，性能穩定，屏蔽效果好，抗干擾能力強，易于集成到其它設備中。應用：雷達天線、軍工系統裝置、高清網絡視頻監控系統、衛星通訊系統、醫療工程設備、空中交通控制、導彈防御系統。

　　6、 光纖滑環 特點：傳輸損耗小、傳輸帶寬高、數據容量大、傳輸距離超長、通信完全不受電磁干擾的影響、信息安全無泄漏;應用：光纖滑環主要使用于光纖通信系統。

　　7、 大電流滑環 特點：使用彈性材料和石墨合金的結合，有很好的彈性，單刷通過的電流大，觸頭式刷絲適合與平滑式環道匹配，在旋轉運動中容易產生磨損粉塵，需要定期清理和保養，成本低，石墨合金碳刷不太適合傳輸數據類信號。應用：風力發電、船舶、大型工程機械設備、雷達監測設備。

　　 滑環的固定方式有哪幾種？

　　常見固定方式有2種，法蘭式滑環靠法蘭安裝固定;非法蘭式靠止轉鍵止轉和固定外殼，一般過孔式滑環用止轉鍵止轉固定。

　　以上這些是默孚龍小編給大家介紹的滑環技術的定義以及滑環的分類和特點有哪些的相關內容，想要了知道更多相關的信息，可以繼續關注我們的網站。
